[네트워크] 알테온(Alteon) L4 컨피그 정리!

radware alteon



알테온(Alteon) L4 컨피그 정리



<글로벌 커멘드>
. 현재 메뉴보기
.. 상위 메뉴 이동
/ 최상위 메뉴로 이동, 명령어 분리자로 이용


<로컬 커멘드>
info =show

stat =상태정보
cfg =글로벌모드
oper
boot
maint
diff -현재 설정과 변경될 설정 비교
diff flash -현재 운영된 설정과 flash에 있는 설정 비교
apply -변경된 설정 값 적용
save -플래쉬 메모리에 현재 설정 내용 저장
revert  -실행전 컨피그 rollback
revert apply  -운영중인 설정을 flash에 저장된 설정으로 rollback
exit



<패스워드 초기화>
admin / forgetMe!


<점검 컨피그>
-software version, uptime, 시간, 장비명, 마지막 부팅시간, sys모든 정보
/info/sys/dump

-OS버전확인
/boot/cur

-cpu ,mem 확인
/stats/mp/cpu
/stats/mp/mem

-현재 Session 수 및 Table
/info/slb/sess/dump

-트래픽 분산기능 상태
/info/slb/dump

-그룹별 로드밸런싱 정보보기
/stats/slb/group<number>

-이중화 구성 확인
/info/l3/ip
/info/l3/vrrp

-CRC 애러 확인
/stats/port <number>/dump

-Event Log확인
/info/sys/log     /info/log

-링크 상태, 포트 번호, speed, duplex, TX, RX 확인
/info/link

-포트 정보, vlan 확인
/info/link/port

-포트 상태 확인
/stat/port x/dump

-Interface상태
/info/l3/ip

-vlan 정보 확인
/info/l2/vlan

-STP 확인
/info/l2/dump

-장비 정보
/info/sys/general
/info/sys/fan
/info/sys/temp
/info/sys/mgmt

-컨피그 설정 내용  (백업)
/cfg/dump

-Gateway상태
/info/l3/ip

-arp 테이블 확인
/info/l3/arp/dump

-라우팅 테이블 확인
/info/route/dump

-Failover상태
/info/l3/vrrp

-부하분산상태
/info/slb/dump

-Session 상태
/stat/slb/maint

-컨피그 TFTP로 백업 (tftp 실행시키고 서버로 잡고 백업)
/cfg/ptcfg

-초기화
/boot/conf(factory)(reset)(y y)

-기존 설정 config backup
/cfg/dump

-단순 재부팅
/boot/reset

-장비 shutdown (29.0.1 버전부터 기능 추가)
/boot/shutdown



<컨피그 삭제>
# rem ? -삭제방법보기



<여러개의 명령어 컨피그 복붙하기 = 주니퍼(Juniper) load set terminal 명령어와 동일>
MAIN# verbose 0
ctrl + v
MAIN#verbose 2
MAIN#apply
MAIN#save
y

/cfg/dump로 확인



<패스워드 변경>
/cfg/sys/user/admpw (현재 패스워드->변경할 패스워드, 재입력) apply/save



<텔넷 설정> -반드시 콘솔로 접속해야 메뉴가 보인다.
/cfg/sys/tnet/en/apply/save



<포트 ip설정>
ip#if <1>
interface 1 #addr 192.168.10.1
interface 1 #mask 255.255.255.0
interface 1 #broad 192.168.10.255
interface 1 #ena  -> IP 설정시 반드시 en
interface 1 #apply  -> 설정을 활성화- 메모리에 저장
interface 1 #save  -> save 해야 nvram에 저장되어 리부팅 후에도 사용가능

예시)
>>main # /cfg/ip/if 1/addr 192.168.10.1/mask 255.255.255.0/broad 192.168.10.255/en/apply/save



<게이트 웨이 설정>
/cfg/ip/gw 1/addr 192.168.1.1/en/apply/save



<vlan 설정>
>>main # cfg
>>configuration # vlan2 엔터 -디폴트는 1
>>vlan2 #

-vlan을 새로 추가하면 기존 설정이 없어진다.

>>main #cfg/ip/if 2/addr 192.168.0.2/vlan 2/en

def로 사용할 vlan 정의해줘야 한다.



<vrrp 설정>
-컨피그 참고 (/l3는 없을 수도 있음 ex: /cfg/vrrp)
/cfg/l3/vrrp/on  -vrrp 활성화
/cfg/l3/vrrp/vr 1  -vrrp 라우터 1 설정
        ena
        vrid 1
        if 1
        prio 101  -디폴트 우선순위 100
        addr 192.168.10.100
apply save

-vrrp 정보 확인 vrid, VIP, 인터페이스, 우선순위, 마스터,백업확인
/info/vrrp

-설정확인
/cfg/vrrp/cur


<SLB Session 확인하기>
Slb구성시 Session이 Real Server에 정확히 붙는지 확인할 경우에 사용하는 명령

>> Session Table Information# /info/slb/sess/du


<telnet 기능 활성화> ( 반드시콘솔로 접속을 하셔야 메뉴가 보인다.)
>>main # cfg
>>configuration # sys
>>system # tnet en    [telnet 서비스는 os 9.0에서 default disable이므로 활성화 시켜줌]
>>system # apply/save   [반드시 apply와 save를 해 줍니다.]



<헬스체크>
/info/slb/virt





<SNMP 설정>
/c/sys/access
        snmp r
/c/sys/ssnmp
        rcomm "aaaaaa"

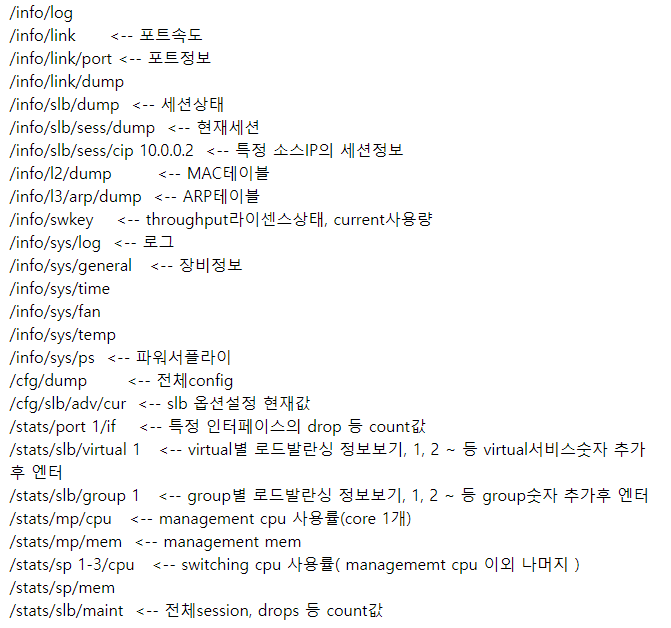

<알테온(alteon) 점검 컨피그 참고>

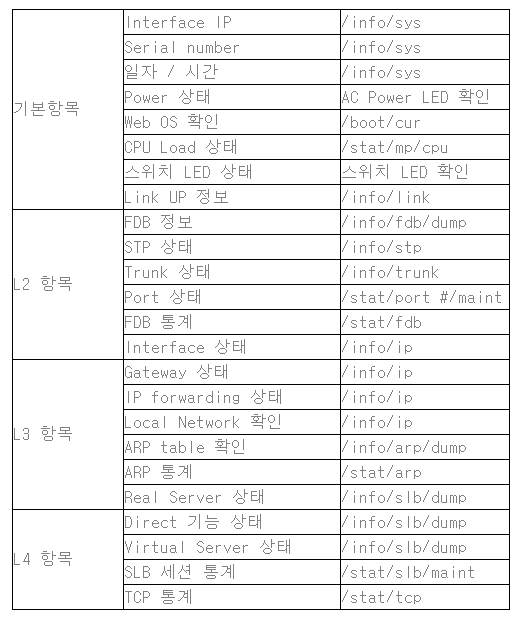

<알테온(alteon) 항목별 점검 컨피그 정리>
